کارت ویپ PVDM2-48

در وب سایت بیت به بیت قصد داریم به طور کامل به بررسی کارت های سیسکو PVDM2 48 بپردازیم. می دانیم وظیفه تبدیل بسته‌های صوتی آنالوگ به دیجیتال بر عهده چیپ‌های DSP می‌باشد. DSP‌ ها چیپ‌هایی هستند که وظیفه پردازش عملیات نمونه‌گیری ، رمز‌نگاری و فشرده‌سازی صداهای آنالوگی که وارد روتر می‌شوند را بر عهده دارند. این DSP ها بر روی ماژولی به نام PVDM سوار هستند .
بنابراین اگر شما از ماژول‌های FXO – FXS استفاده نمایید نتیجه این خواهد بود که سیستم تلفنی شما به درستی کار نخواهد کرد و شما با شبکه PSTN هیچ ارتباطی نخواهید داشت.
کارت PVDM از کارت های ویپ سیسکو میباشد که وظیفه انتقال صدا را برعهده میگیرد. در حالت عادی روتر ها برای مسیریابی استفاده میشوند و توانایی انتقال صوت را ندارند اما در صورتی که از بستر ویپ بخواهیم استفاده کنیم کارت های ویپ سیسکو مورد نیاز است. این کارت وظیفه تبدیل آنالوگ به دیجیتال را بر عهده دارد و در شرایطی که میخواهیم خط های شهری را وارد بستر ویپ نماییم یا در واقع از کارت هایی نظیر FXO, FXS استفاده کرده باشیم برای کدک کردن صوت ها و تبدیل آنالوگ به دیجیتال باید از کارت های PVDM استفاده کنیم . لازم به ذکر است که اگر سیستم ویپ ما فقط به صورت شبکه داخلی باشد و به خط شهری متصل نباشد نیازی به کارت PVDM نداریم.

نحوه انتخاب کارت PVDM:

PVDM ها امروزه در نسل‌های دو ( برای روتر‌های سری ISR ) سه ( برای روتر‌های سری ISR G2 ) و چهار ( برای روتر‌های سری جدید مانند ۴۴۰۰ ، ۴۳۰۰ و … ) در بازار موجود می‌باشند . در ادامه برای درک بهتر از نحوه انتخاب و خرید PVDM مناسب به چند مورد از پارت‌نامبر‌های آن اشاره می‌کنیم .

ماژول PVDM نسل دو

• PVDM2-8 : با قابلیت ۸ کانال Voice و Video
• PVDM2-16 : با قابلیت ۱۶ کانال Voice و Video
• PVDM2-32 : با قابلیت ۳۲ کانال Voice و Video
• PVDM2-48 : با قابلیت ۴۸ کانال Voice و Video

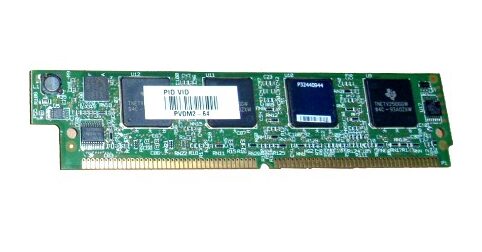

• PVDM2-64 : با قابلیت ۶۴ کانال Voice و Video

ماژول PVDM نسل سه

• PVDM3-16 : با قابلیت ۱۶ کانال Voice و Video
• PVDM3-32 : با قابلیت ۳۲ کانال Voice و Video
• PVDM3-64 : با قابلیت ۶۴ کانال Voice و Video
• PVDM3-128 : با قابلیت ۱۲۸ کانال Voice و Video
• PVDM3-192 : با قابلیت ۱۹۲ کانال Voice و Video
• PVDM3-256 : با قابلیت ۲۵۶ کانال Voice و Video

دلیل نامگذاری کارت های ویپ PVDM

همانطور که در لیست فوق مشاهده می‌نمایید تعداد کانال Voice و Video در مدل‌های مختلف PVDM با یکدیگر متفاوت می‌باشد . اما اعداد نوشته شده در نام PVDM چیست ؟ عدد اول از سمت چپ نسل PVDM و عدد دوم از سمت چپ نشان دهنده تعداد تماس همزمانی است که آن PVDM با کدک G711 می‌تواند پشتیبانی کند . پس با ذکر این موضوع حتما متوجه شده‌اید که هنگام انتخاب PVDM باید تعداد تماس‌ همزمان و کدک مورد استفاده در سناریوی خود را در نظر داشته باشد . اما گاهی اوقات به دلیل پیچیدگی سناریو ممکن است محاسبه PVDM مورد نیاز برای روتر کمی دشوار باشد .

• اگر هیچ ارتباطی با بیرون شبکه یا مخابرات ندارید آیا باز هم PVDM احتیاج دارم ؟
  خیر . همانطور که گفته شد DSP های موجود روی PVDM تنها برای عمل تبدیل کدک ، رمزنگاری و … استفاده می‌شوند . بنابراین زمانی که هیچ گونه تغییر کدکی در روتر انجام نمی‌شود نیازی به PVDM نخواهد بود .
• آیا امکان تبدیل PVDM2 برای روترهای ۲۹۰۰ ، ۳۹۰۰ وجود دارد ؟
  بله ، مبدل PVDM2 با نام PVDM Adapter وجود دارد
• آیا می‌توان روی یک روتر از یک PVDM3 و یک PVDM2 با تبدیل استفاده نمود ؟
  خیر . تمامی PVDMهای استفاده شده در یک روتر باید از یک نسل باشند.

فرق ماژول PVDM2 و PVDM3 در چیست ؟

ماژول PVDM2 صرفا از بسته های صدا حمایت می کند و از بسته های تصویر حمایت نمی کند . در حالی که ماژول PVDM3 از بسته های صدا و تصویر حمایت می کند .
