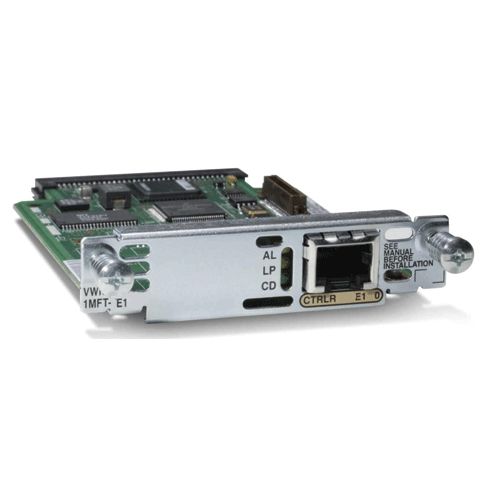

بررسی کارت ویپ سیسکو VWIC-1MFT-E1
کارت ها یا ماژول های ویپ سیسکو جهت توسعه ارتباطات تجهیزات سیسکو معرفی شده اند. ما انواع مختلفی ماژول و کارت جهت اتصال شبکه تلفنی سیسکو خود با شبکه های تلفنی دیگر در اختیار داریم. نوع و ساختار شبکه های تلفنی سیسکو مبتنی بر IP است که اصطلاحا آن را VOIP می نامیم، حال اگر نیازمند ارتباط با زیرساخت تلفنی مخابرات یا سایر زیر ساخت های تلفنی هستیم باید سراغ کارت ها یا ماژول های ویپ سیسکو برویم.
این ماژول ها از یه سو به شبکه ی ویپ سیسکو ما متصل شده و می تواند یک ارتباط ۳۲ کاناله ی E1 با مخابرات یا یک شبکه ی ویپ دیگر برقرار کند.
هر کدام از روتر های سیسکو یک سری از کارت ها را پشتیبانی می کنند. ما در وب سایت بیت به بیت انواع کارت های ویپ سیسکو را معرفی می کنیم سپس امکانات آن ها رو مورد بررسی قرار می دهیم و آن ها را از نظر سازگاری با انواع روتر های سیسکو می سنجیم.
دانستن این نکته ضروری است که کارت ویپ سیسکو مدل VWIC-1MFT-E1 در Call manager های سیسکو و روتر های خاصی از سیسکو نصب می شوند. روترهایی که از کارت های ویپ سیسکو پشتیبانی می کنند اصطلاحا ISR (Integrated Service Routers) هستند که می توان روی این روتر ها سرویس های تلفنی راه اندای کرد.
بررسی کارت ویپ سیسکو VWIC-1MFT-E1
کارت ویپ سیسکو مدل VWIC-1MFT-E1 به شما این قدرت را می دهد که بتوانید لینک E1 مخابرات را به شبکه ی تلفنی خود متصل کنید. خطوط E1 در واقع خطوط دیجیتالی هستند که در هر ارتباط خود ۳۲ کانال ارتباطی دارند که ۲ عدد از آن برای کدینگ از دسترس خارج می شود و در نتیجه شما ۳۰ کانال یا لاین ارتباطی با مخابرات دریافت می کنید.
در نتیجه در صورتی که CME یا CUCM دارید و یا تلفنی سرویس را روی روتر های ISR راه اندازی کرده اید، جهت ارتباط مرکز تلفن خود با خطوط E1 شبکه ی مخابرات شهری نیاز به کارت VWIC-1MFT-E1داریم. مقاله ی اصلی این محصول را می توانید در سایت های معتبر ببینید
از ماژول E1 سیسکو در ۳ سناریو مختلف استفاده می شود.
سناریو اول :
در سناریو اول که ساده ترین استفاده ی کارت E1 سیسکو است، ما کارت را به روتر متصل کرده و سپس خط E1 مخابرات را خریداری می کنیم که شامل ۳۰ لاین خط شهری است. در نتیجه این ۳۰ لاین را به شبکه ی تلفنی ویپ سیسکو خود متصل می کنیم.
این را بدانید مخابرات خط E1 را در بستر زوج سیم به شما ارائه می کند، سپس یک مودم E1 از مخابرات خریداری می کنید تا آن زوج سیم را تبدیل به بستر IP کنید و در نهایت آن را به کارت سیسکو مدل VWIC-1MFT-E1 وصل می کنیم.
سناریو دوم :
در سناریو دوم، فرض کنید دو شبکه ی تلفنی IP داریم که هر کدام ۱۰۰ کاربر فعال دارند، اگر بخواهیم این دو شبکه را به هم وصل کنیم تا کاربران آن ها بتوانند با هم تماس داشته باشند باید حداقل بیست تا سی لاین فعال بین دو مرکز تلفن داریم تا هیچ داخلی بوق اشغال نداشته باشد. برای این منظور می توانیم در هر طرف باید یک کارت ویپ سیسکو مدل VWIC-1MFT-E1 قرار دهیم سپس این دو کارت را با کابل شبکه به هم متصل کنیم.
سناریو سوم :
در آخرین سناریو اتصال مرکز تلفن ویپ سیسکو به سانترال پاناسونیک آنالوگ را توضیح می دهیم. فرض کنید شعبه اول یک شرکت دارای بستر تلفنی آنالوگ مبتنی بر پاناسونیک بوده و حدود ۲۰۰ داخلی فعال دارد. حال همان شرکت یک ساختمان دیگر به مجموعه ی خود اضافه می کند و تصمیم می گیرد که بستر تلفن ساختمان جدید VOIP باشد.
حال برای اتصال این دو ساختمان به یک دیگر، در سمت ساختمان جدید یک کارت VWIC-1MFT-E1 قرار می دهیم و در ساختمان قدیمی نیز باید یک کارت E1 به سانترال پاناسونیک وصل کنیم.
اما نکته ی قابل توجه این است که E1 که باید به پاناسونیک متصل کنیم نام و مشخصات دیگری دارد (کارت ۰۲۹۱ پاناسونیک).
با همه ی این کارها ما یک ارتباط ۳۰ کاناله بین شبکه ی تلفن قدیمی آنالوگ با جدید IP داریم.
بررسی نام کارت ویپ سیسکو VWIC-1MFT-E1
VWIC-1MFT-E1 :
VWIC مخفف VOICE/WAN Interface Card است که نشان می دهد این کارت برای ارتباطات WAN است و در ضمن علاوه بر انتقال دیتا، صدا نیز منتقل می کند. پهنای باند این ارتباط ۲ مگابیت بر ثانیه است. در ضمن این کارت از نسل اول این محصول است که به کمک آن روترهای پشتیبانی کننده آن مشخص می شود.
پس کارت VWIC-1MFT-E1 سیسکو را می توان در روترهای سیسکو ۲۶۰۰، ۲۸۰۰، ۳۶۰۰، ۳۷۰۰، ۳۸۰۰ استفاده کرد.
VWIC-1MFT-E1 :
این عدد نمایانگر Multiplex بودن یعنی کار کردن در بستر WAN و Voice است و عدد ۲ نشان می دهد که ۲ پورت RJ48C دارد.
VWIC-1MFT-E1 :
نوع کارت را هم می توان در اینجا تشخیص داد از نوع E1 است که در بالا کامل توضیح دادیم. این ماژول برای پردازش صدا نیاز به یک کارت PVDM نیز دارد.
