بررسی دقیق سوئیچ سیسکو ۲۴ پورت POE مدل WS-C2960-24PC-S

سوئیچ سیسکو WS-C2960-24PC-S در یک نگاه یک سوئیچ لایه ۲ مدیریتی با ۲۴ پورت ۱۰/۱۰۰، از سری C2960 با قابلیت POE و ۲ عدد آپلینک Dual Purpose یا Combo است. دانستن دلیل نامگذاری سوئیچ سیسکو WS-C2960-24PC-S می تواند کمک زیادی به شناخت قابلیت‌های آن کند. ما در بیت به بیت به بررسی کامل این سوئیچ می پردازیم.منبع زبان اصلی این مقاله را اینجا بخوانید.

دلیل نامگذاری سوئیچ سیسکو ۲۴ پورت سری ۲۹۶۰ مدل WS-C2960-24PC-S

WS-C2960-24PC-S

این حروف نشان می‌دهند که سوئیچ سیسکو WS-C2960-24PC-S از سری ۲۹۶۰ سیسکو می‌باشد. این سری از اولین و ساده ترین سری های کاتالیست سیسکو می باشد. طراحی این سوئیچ برای شبکه های کوچک ولی در حال توسعه است. در حال حاضر امکانات سری Catalyst 2960 Cisco بسیار ابتدایی و پیش پا افتاده تلقی می شود. ما در مقاله ای کامل به معرفی سوئیچ های سیسکو سری C2960 پرداخته ایم اما در اینجا مختصرا ویژگی های مهم آن را نام می بریم.

مهم‌ترین ویژگی‌های سوئیچ‌های سیسکو سری ۲۹۶۰

1. Conectivity : این سری دارای سوئیچ های ۸ ، ۲۴ و ۴۸ پورت با سرعت های گیگ و ۱۰/۱۰۰ می باشد.

2. POE : از نظر پشتیبانی از POE نیز ، سری سیسکو C2960 دارای حالات مختلفی از جمله ۲۴ ، ۴۸ و در برخی سوئیچ ها ۸ پورت POE است.

3. پشتیبانی کامل از سرویس های Video، Voice و Wireless Lan از ویژگی های اصلی سوئیچ های سیسکو سری C2960 می باشد.
4. Security : پشتیبانی از پروتکول های امنیتی و Encryption دیتا که نسبت به امکانات امروزه ی سوئیچ های سیسکو بسیار ابتدایی هستند.
5. QOS : مارک دار کردن بسته های صدا و تصویر جهت اختصاص منابع ویژه به آن ها.

6. IOS : سری کاتالیست C2960 دارای فقط دو نوع لایسنس LAN Base و LAN Lite است.



تعداد پورت های سوئیچ سیسکو ۲۴ پورت سری ۲۹۶۰ مدل WS-C2960-24PC-S

این عدد تعداد پورت‌های Access سوئیچ را نشان می‌دهد. پس در این سوئیچ ما ۲۴ پورت Fast Ethernet یا همان ۱۰/۱۰۰ داریم.

سوئیچ ۲۴ پورت POE سیسکو مدل WS-C2960-24PC-S

اولین حرف بعد از تعداد پورت‌ها نشان‌دهندهٔ نوع پورت‌های Access سوئیچ می‌باشد. ما در سری C2960 سه نوع کد اصلی برای این قسمت داریم. حرف P که مخفف POE و حرف T که مخفف Base-T که نشان‌دهندهٔ پورت‌های Fast Ethernet معمولی با سرعت ۱۰۰ است.یک حالت هم داریم حرف L که منظور آن یک سوئیچ ۲۴ پورت ۱۰/۱۰۰ است که فقط ۸ پورت آن POE است. در اینجا حرف P نشان می‌دهد که تمام ۲۴ پورت اکسس در سوئیچ سیسکو WS-C2960-24PC-S دارای سرعت ۱۰۰ و باقابلیت POE هستند.

نوع آپلینک سوئیچ ۲۴ پورت POE سیسکو مدل WS-C2960-24PC-S

دومین حرف بعد از تعداد پورت ها نشان دهنده ی نوع پورت های آپلینک سوئیچ است. در سری C2960 سیسکو این قسمت دارای سه کد اصلی است. حالت اول کد T که مخفف Base-T می باشد و به این معناست که آپلینک های این سوئیچ از نوع پورت های گیگابیت فیکس شده روی دستگاه است.

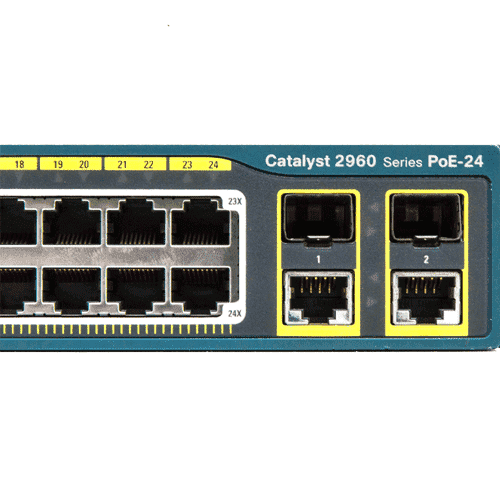

حالت دوم حرف C می باشد که مخفف کلمه ی Combo به معنای ترکیبی می باشد. این حرف نشان گر پورت های دوگانه یا دومنظوره ای هستند که به صورت پیش فرض یک ماژول Base-T فعال دارد و قابلیت تغییر کاربری همان پورت با یک ماژول SFP نیز فراهم شده است.
و حالت سوم نیز کد ST است که نشان می دهد آپلینک های سوئیچ ما هم Base T گیگ و هم SFP گیگ را به طور همزمان دارد.
اما در این سوئیچ آپلینک های ما از نوع C یا Combo هستند که یعنی دارای دو عدد آپلینک گیگ دو منظوره هستند که به طور پیش فرض فعال هستند و کسانی که مایل باشند می توانند با یک ماژول فیبر ، آپلینک خود را به فیبر نوری تغییر دهند.

نوع سیستم عامل سوئیچ سیسکو ۲۴ پورت POE مدل WS-C2960-24PC-S

حرف آخر هیچ تأثیری بر شکل ظاهری سوئیچ ندارد و صرفاً نوع لایسنس سیستم‌عامل یا IOS دستگاه و درنهایت قابلیت‌ها و امکانات نرم‌افزاری سوئیچ را مشخص می‌کند.
این قسمت دارای ۲ کد اصلی L و S می‌باشد که S یعنی Lan Lite و L یعنی Lan Base.

LAN Lite
به صورت پیش فرض و رایگان لایسنس Lan Lite روی تمام سوئیچ های سیکو فعال است و شما می توانید لایسنس های بالاتر را خریداری کرده و فعال کنید. حالت Lan Lite Image مخصوص سازمان‌های خیلی کوچک است زیرا سوئیچ دستورات کمی در لایه ۲ اجرا می‌کند و در لایه ۳ نیز فعالیتی ندارد و امنیت و QOS آن نیز در حالت ابتدایی هستند.

LAN Base
حالت Lan Base که برای سازمان‌های متوسط رو به بالا پیشنهاد می‌شود دسترسی زیادی روی دستورات لایه دو و دسترسی کم روی دستورات لایه ۳ داریم ضمناً ازنظر امنیت و QOS نیز در سطح مطلوبی قرار دارد.
لایسنس موجود روی سوئیچ سیسکو WS-C2960-24PC-S از نوع Lan Lite است.

حال نگاهی به ظاهر فیزیکی این سوئیچ بیاندازیم.

WS-C2960-24PC-S_Back_Panel

چه کسانی این سوئیچ را خریداری کنند؟

ما با در نظر گرفتن تمامی فاکتورها ازجمله سرعت، هزینه، مصرف انرژی، قابلیت‌ها و البته قیمت سوئیچ سیسکو WS-C2960-24PC-S سعی می‌کنیم بهترین محل مصرف این سوئیچ را پیشنهاد کنیم. به نظر بیت به بیت فقط افرادی این سوئیچ را خریداری کنند که در چنین پروژه‌هایی نیاز به خرید یک سوئیچ دارند.

۱- اگر در شبکه خود تلفن‌های IP Phone دارید و تلفن‌های ویپ شما دارای پورت‌های ۱۰/۱۰۰ هستند این سوئیچ بهترین گزینه برای شماست. زیرا با صرف کمترین هزینه می توانید تا ۲۴ دستگاه تلفن را روشن کنید.

۲- اگر در شبکه خود برای برق رسانی به دوربین های IP و تجهیزاتی همچون اکسس پوینت و رادیو نیاز به یک سوئیچ دارید، با چشمان کاملا بسته این سوئیچ سیسکو WS-C2960-24PC-S را خریداری کنید.

۳- این سوئیچ ازنظر آپلینک خیلی خیلی مناسب است. داشتن دو پورت فعال گیگ و قابلیت تبدیل شدن آن دو پورت به فیبر نوری به کمک ماژول SFP این سوئیچ را از نظر آپلینک بسیار انعطاف پذیر کرده است.

چه کسانی این سوئیچ را خریداری نکنند؟

۱- اگر این سوئیچ را برای شبکه دیتا خود خریداری می کنید بدانید که خرید سوئیچ سیسکو WS-C2960-24PC-S اشتباه است. زیرا پورت های این سوئیچ ۱۰/۱۰۰ هستند و امروزه با توجه به بالا رفتن سرعت تجهیزات شبکه، خرید آن کاملا اشتباه است. پیشنهاد ما به شما برای خرید ارزان ترین و ساده ترین سوئیچ با سرعت گیگ Cisco WS-C2960G-24TC-L است.

۲- اگر تلفن های ویپ شما دارای پورت های گیگ هستند خرید سوئیچ سیسکو WS-C2960-24PC-S یعنی تبدیل سرعت پورت های تلفن به ۱۰۰ و هدر دادن هزینه.

۳- این سوئیچ ممکن است بعضی از تلفن های ویپ خاص را روشن نکند زیرا بعضی تلفن های ویپ خاص با پروتکول های POE سیسکو سازگاری ندارند.
