بررسی دقیق سوئیچ سیسکو ۲۴ پورت مدل WS-C2960G-24TC-L
سوئیچ سیسکو WS-C2960G-24TC-L در یک نگاه یک سوئیچ لایه ۲ مدیریتی با ۲۰ پورت ۱۰/۱۰۰/۱۰۰۰، از سری C2960 با ۴ عدد آپلینک Dual Purpose یا Combo است. دانستن دلیل نامگذاری سوئیچ سیسکو WS-C2960G-24TC-L می تواند کمک زیادی به شناخت قابلیتهای آن کند. ما در بیت به بیت به بررسی کامل این سوئیچ می پردازیم.منبع زبان اصلی این مقاله را اینجا بخوانید.
دلیل نامگذاری سوئیچ سیسکو ۲۴ پورت سری ۲۹۶۰G مدل WS-C2960G-24TC-L
WS-C2960G-24TC-L
این حروف نشان میدهند که سوئیچ سیسکو WS-C2960G-24TC-L از سری ۲۹۶۰ سیسکو و از نوع گیگ آن میباشد. این سری از اولین و ساده ترین سری های کاتالیست سیسکو می باشد. طراحی این سوئیچ برای شبکه های کوچک ولی در حال توسعه است. در حال حاضر امکانات سری Catalyst 2960 Cisco بسیار ابتدایی و پیش پا افتاده تلقی می شود. ما در مقاله ای کامل به معرفی سوئیچ های سیسکو سری C2960 پرداخته ایم اما در اینجا مختصرا ویژگی های مهم آن را نام می بریم.
مهمترین ویژگیهای سوئیچهای سیسکو سری ۲۹۶۰
- Conectivity : این سری دارای سوئیچ های ۸ ، ۲۴ و ۴۸ پورت با سرعت های گیگ و ۱۰/۱۰۰ می باشد.
- POE : از نظر پشتیبانی از POE نیز ، سری سیسکو C2960 دارای حالات مختلفی از جمله ۲۴ ، ۴۸ و در برخی سوئیچ ها ۸ پورت POE است.
- پشتیبانی کامل از سرویس های Video، Voice و Wireless Lan از ویژگی های اصلی سوئیچ های سیسکو سری C2960 می باشد.
- Security : پشتیبانی از پروتکول های امنیتی و Encryption دیتا که نسبت به امکانات امروزه ی سوئیچ های سیسکو بسیار ابتدایی هستند.
- QOS : مارک دار کردن بسته های صدا و تصویر جهت اختصاص منابع ویژه به آن ها.
- IOS : سری کاتالیست C2960 دارای فقط دو نوع لایسنس LAN Base و LAN Lite است.
تعداد پورت های سوئیچ سیسکو ۲۴ پورت سری ۲۹۶۰G مدل WS-C2960G-24TC-L
این عدد تعداد پورتهای Access سوئیچ را نشان میدهد. در این سوئیچ به طور خاص ما ۲۰ پورت گیگابیت اترنت اکسس داریم.
نوع پورت های سوئیچ ۲۴ پورت سیسکو مدل WS-C2960G-24TC-L
اولین حرف بعد از تعداد پورتها نشاندهندهٔ نوع پورتهای Access سوئیچ میباشد. ما در سری C2960 سه نوع کد اصلی برای این قسمت داریم. حرف P که مخفف POE و حرف T که مخفف Base-T که نشاندهندهٔ پورتهای Fast Ethernet معمولی با سرعت ۱۰۰ است.یک حالت هم داریم حرف L که منظور آن یک سوئیچ ۲۴ پورت ۱۰/۱۰۰ است که فقط ۸ پورت آن POE است.
در سری ۲۹۶۰ یک استثنا وجود دارد: وقتی حرف G را بعد از ۲۹۶۰ دیدید یعنی پورت های اکسس حتما گیگ خواهد بود. حال یا گیگ های معمولی خواهد بود که با حرف T باید نمایش داده می شود (مانند همین سوئیچ سیسکو WS-C2960G-24TC-L) و یا گیگ های POE که با حرف P نشان داده می شود.
اما از آن جایی که در سری ۲۹۶۰ ما هیچ سوئیچ گیگ POE نداریم در نتیجه WS-C2960G-24PC-L هیچ گاه وجود خارجی نداشته و تولید نشده است.
نوع آپلینک سوئیچ ۲۴ پورت سیسکو مدل WS-C2960G-24TC-L
دومین حرف بعد از تعداد پورت ها نشان دهنده ی نوع پورت های آپلینک سوئیچ است. در سری C2960 سیسکو این قسمت دارای سه کد اصلی است. حالت اول کد T که مخفف Base-T می باشد و به این معناست که آپلینک های این سوئیچ از نوع پورت های گیگابیت فیکس شده روی دستگاه است.
حالت دوم حرف C می باشد که مخفف کلمه ی Combo به معنای ترکیبی می باشد. این حرف نشان گر پورت های دوگانه یا دومنظوره ای هستند که به صورت پیش فرض یک ماژول Base-T فعال دارد و قابلیت تغییر کاربری همان پورت با یک ماژول SFP نیز فراهم شده است.
و حالت سوم نیز کد ST است که نشان می دهد آپلینک های سوئیچ ما هم Base T گیگ و هم SFP گیگ را به طور همزمان دارد.

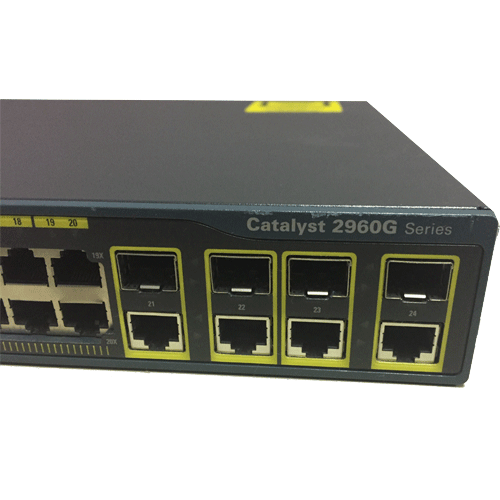

اما در این سوئیچ آپلینک های ما از نوع C یا Combo هستند که یعنی دارای چهار عدد آپلینک گیگ دو منظوره هستند که به طور پیش فرض فعال هستند و کسانی که مایل باشند می توانند با یک ماژول فیبر ، آپلینک خود را به فیبر نوری تغییر دهند.
نوع سیستم عامل سوئیچ سیسکو ۲۴ پورت مدل WS-C2960G-24TC-L
حرف آخر هیچ تأثیری بر شکل ظاهری سوئیچ ندارد و صرفاً نوع لایسنس سیستمعامل یا IOS دستگاه و درنهایت قابلیتها و امکانات نرمافزاری سوئیچ را مشخص میکند.
این قسمت دارای ۲ کد اصلی L و S میباشد که S یعنی Lan Lite و L یعنی Lan Base.
LAN Lite
به صورت پیش فرض و رایگان لایسنس Lan Lite روی تمام سوئیچ های سیکو فعال است و شما می توانید لایسنس های بالاتر را خریداری کرده و فعال کنید. حالت Lan Lite Image مخصوص سازمانهای خیلی کوچک است زیرا سوئیچ دستورات کمی در لایه ۲ اجرا میکند و در لایه ۳ نیز فعالیتی ندارد و امنیت و QOS آن نیز در حالت ابتدایی هستند.
LAN Base
حالت Lan Base که برای سازمانهای متوسط رو به بالا پیشنهاد میشود دسترسی زیادی روی دستورات لایه دو و دسترسی کم روی دستورات لایه ۳ داریم ضمناً ازنظر امنیت و QOS نیز در سطح مطلوبی قرار دارد.
لایسنس موجود روی سوئیچ سیسکو WS-C2960G-24TC-L از نوع Lan Base است.
حال نگاهی به ظاهر فیزیکی این سوئیچ بیاندازیم.
۱ | کلید پاور و ناحیه LED | ۳ | چهار عدد آپلینک Dual گیگ SFP یا Base T |
۲ | ۲۰ عدد پورت ۱۰/۱۰۰/۱۰۰۰ | ۴ |
۱ | پورت کنسول RJ-45 مدیریتی | ۳ | کانکتور RPC جهت ریداندنسی تغذیه |
۲ | دریچه خروجی Fan | ۴ | کانکتور برق AC |
چه کسانی این سوئیچ را خریداری کنند؟
ما با در نظر گرفتن تمامی فاکتورها ازجمله سرعت، هزینه، مصرف انرژی، قابلیتها و البته قیمت سوئیچ سیسکو WS-C2960G-24TC-L سعی میکنیم بهترین محل مصرف این سوئیچ را پیشنهاد کنیم. به نظر بیت به بیت فقط افرادی این سوئیچ را خریداری کنند که در چنین پروژههایی نیاز به خرید یک سوئیچ دارند.
۱- اگر در شبکه شما دستگاهی نیازمند برق POE نیست قطعا این سوئیچ را خریداری کنید زیرا سوئیچ سیسکو WS-C2960G-24TC-L اولین و ارزانترین سوئیچ گیگ بازار می باشد. قطعا امروزه خرید سوئیچ های غیر POE با سرعت ۱۰۰ یک اشتباه است. لطفا برای شبکه های Data سراغ سوئیچ های ۱۰۰ نروید.
۲- این سوئیچ ازنظر آپلینک خیلی خیلی مناسب است. داشتن ۴ پورت فعال گیگ و قابلیت تبدیل شدن آن ۴ پورت به فیبر نوری به کمک ماژول SFP این سوئیچ را از نظر آپلینک بسیار انعطاف پذیر و قدرتمند کرده است.
چه کسانی این سوئیچ را خریداری نکنند؟
۱- فقط کسانی این سوئیچ را خریداری نکنند که روی POE حساب کرده اند زیرا این سوئیچ POE ندارد، پیشنهاد بیت به بیت به شما دو سوئیچ POE است.
اگر سرعت مورد نظر شما ۱۰۰ است سوئیچ سیسکو WS-C2960-24PC-S و اگر به دنبال سرعت گیگ هستید سوئیچ سیسکو WS-C2960S-24PS-L می باشد.
