بررسی دقیق سوئیچ سیسکو ۲۴ پورت POE مدل WS-C3750G-24PS-S
سوئیچ سیسکو WS-C3750G-24PS-S در یک نگاه، یک سوئیچ لایه ۳ با قابلیت مدیریت و استک شدن تا ۹ سوئیچ و ۲۴ پورت گیگ POE از سری ۳۷۵۰G و ۴ عدد آپلینک SFP گیگ است. نوع لایسنس IOS آن نیز IP Base است. دانستن دلیل نامگذاری سوئیچ سیسکو WS-C3750G-24PS-S می تواند کمک زیادی به شناخت قابلیتهای آن کند. با ما در بیت به بیت همراه باشید تا به طور کامل به بررسی مشخصات فنی آن بپردازیم. (مقاله زبان اصلی و سایت مرجع را در اینجا بیابید)
دلیل نامگذاری سوئیچ سیسکو ۲۴ پورت سری ۳۷۵۰ مدل WS-C3750G-24PS-S
WS-C3750G-24PS-S
این حروف نشان میدهند که سوئیچ سیسکو WS-C3750G-24PS-S از سری ۳۷۵۰G سیسکو میباشد. این سری در دسته ی ۳۷۵۰ جا میگرید که به دلیل عدم کارایی آن در شبکه های امروز مورد توجه خریداران قرار نمیگیرند. ما فقط سوئیچ های گیگ این سری را مورد بررسی قرار می دهیم. ما در مقاله ای کامل به معرفی سوئیچ های سیسکو سری ۳۷۵۰ و ۳۷۵۰G پرداخته ایم اما در اینجا مختصرا ویژگی های مهم این سری از سوئیچ های سیسکو را نام می بریم.
مهمترین ویژگیهای سوئیچهای سیسکو سری ۳۷۵۰ و ۳۷۵۰G
- این سری دارای سوئیچ های لایه سه ۱۲ ، ۱۶ ، ۲۴ و ۴۸ پورته با پورت های ۱۰/۱۰۰ و ۱۰/۱۰۰/۱۰۰۰ می باشد.
- قابلیت استک کردن سوئیچ های سری ۳۷۵۰ به ما اجازه می دهد که تا ۹ سوئیچ از این سری را به کمک تکنولوژی StackWize تحت یک مدیریت جامع در بیاوریم. سرعت این ارتباط می تواند تا ۳۲ گیگ باشد. به طور دقیق تر ۴۶۸ پورت ۱۰۰ یا گیگ.
- محدوده ی کاری این سری بین لایه های ۲ تا ۴ می باشد و همچنین در بعضی از آن ها خاصیت Dynamic Routing را حتی در IPV6 نیز داریم .
- سری ۳۷۵۰ و ۳۷۵۰G دارای آپلینک های SFP گیگ می باشد.
- پشتیبانی از POE که در بیشترین حالت ۳۷۰ وات می باشد که می تواند ۱۵٫۴ وات را بین ۲۴ پورت و ۷٫۳ وات را بین ۴۸ پورت تقسیم کند.
- سری ۳۷۵۰ و ۳۷۵۰G سیسکو در بعضی از مدل های خود قابلیت پشتیبانی بین ۲۵ تا ۱۰۰ دستگاه AP را دارد.
- از دیگر امکانات سری ۳۷۵۰ می توان به پشتیبانی از QOS در سطح IP ، محدود کردن ترافیک کاربران از طریق ACL و امکانات فراوانی از جمله Static و Dynamic Routing .
تعداد پورت های سوئیچ سیسکو ۲۴ پورت POE سری ۳۷۵۰ مدل WS-C3750G-24PS-S
این عدد تعداد پورتهای Access سوئیچ را نشان میدهد. پس در این سوئیچ ما ۲۴ پورت Gigabit Ethernet POE یا همان ۱۰/۱۰۰/۱۰۰۰ داریم.
سوئیچ ۲۴ پورت POE سیسکو مدل WS-C3750G-24PS-S
اولین حرف بعد از تعداد پورتها نشاندهندهٔ نوع پورتهای Access سوئیچ میباشد. در سری ۳۷۵۰G ما ۵ کد اصلی داریم.
- کد اول حرف T نشان دهنده ی Base-T 1000 می باشد و منظور آن پورت های گیگ معمولی است.
- کد دوم حرف P به معنی POE است که منظور آن پورت های گیگ POE است.
- کد سوم F که به معنای Fiber است که منظور آن پورت های BaseFX-100 است.
- کد چهارم W که به معنای Wireless است که منظور آن Integrated WLAN Controller است که می تواند AP را مدیریت کند.
- کد پنجم S که به معنای SFP است که منظور آن ماژول های SFP است.
پس در سوئیچ سیسکو WS-C3750G-24PS-S نوع پورت های اکسس ما ۱۰/۱۰۰/۱۰۰۰ POE هستند.
نوع آپلینک سوئیچ ۲۴ پورت POE سیسکو مدل WS-C3750G-24PS-S
دومین حرف بعد از تعداد پورت ها نشان دهنده ی نوع پورت های آپلینک سوئیچ است. در سری ۳۷۵۰G این قسمت دارای دو کد اصلی است.
- کد اول هیچ حرفی وجود ندارد که نشان می دهد سوئیچ ما هیچ آپلینکی ندارد.
- کد دوم حرف S که نشان می دهد نوع آپلینک های سوئیچ ما SFP گیگ است.
پس با این اوصاف سوئیچ سیسکو WS-C3750G-24PS-S دارای ۴ عدد آپلینک SFP گیگ است.
نوع سیستم عامل سوئیچ سیسکو ۲۴ پورت POE مدل WS-C3750G-24PS-S
حرف آخر هیچ تأثیری بر شکل ظاهری سوئیچ ندارد و صرفاً نوع لایسنس سیستمعامل یا IOS دستگاه و درنهایت قابلیتها و امکانات نرمافزاری و سخت افزاری سوئیچ را مشخص میکند.
این قسمت دارای ۲ کد میباشد که S یعنی Standard Image یا همان IP Base و حرف E یعنی Enhanced Image یا همان IP Service .
در سری ۳۷۵۰G تفاوت های زیادی بین این دو نوع IOS وجود دارد که یک سری امکانات در IP Base وجود ندارد و صرفا مخصوص IP Service یا همان Enhanced Image است، از جمله : پشتیبانی کامل از Dynamic Routing ، IPV6 و پروتکول های روتینگ OSPF و EIGRP سازگار با IPV6 .
البته ما در مقاله ای به طور کامل تفاوت IOS های IP Service و IP Base در سری ۳۷۵۰G مورد بررسی قرار داده ایم.
در سوئیچ سیسکو WS-C3750G-24PS-S نوع IOS ما IP Base یا استاندارد است.
کد های اضافی در انتهای سری ۳۷۵۰ و ۳۷۵۰G
- کد اول ۱U که نشان می دهد دستگاه ما یک یونیت از رک را اشغال خواهد کرد.
- کد دوم ۲۵ که نشان می دهد دستگاه ما تا ۲۵ AP را مدیریت می کند.
- کد سوم ۵۰ که نشان می دهد دستگاه ما تا ۵۰ AP را مدیریت می کند.
- کد چهارم D که نشان می دهد دستگاه ما دارای پاور DC نیز می باشد.
در ضمن کد های دیگری در این قسمت وجود دارد که در زیاد مورد توجه خریداران سری ۳۷۵۰ حداقل در ایران قرار نگرفته است و ما به معرفی کد های اصلی بسنده می کنیم.
نگاهی به ظاهر فیزیکی سوئیچ سیسکو WS-C3750G-24PS-S بیاندازیم.

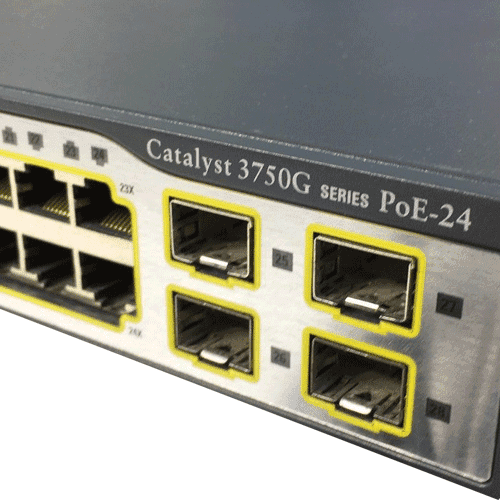

۱ | دکمه Mode و نا حیه ی LED | ۳ | چهار عدد ماژول SFP گیگ |
۲ | ۲۴ عدد پورت گیگ POE 370 وات | ۴ |

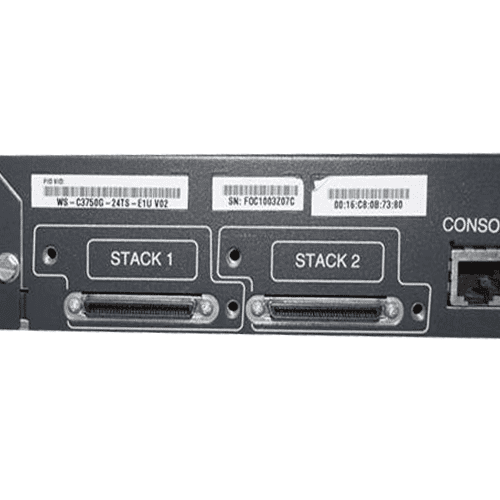

۱ | پورت های لازم جهت استک کردن | ۴ | کانکتور RPC جهت ریداندنسی تغذیه |
۲ | پورت RJ-45 کنسول | ۵ | پاور دستگاه |
۳ | دریچه ی خروجی فن | ۶ |
چه کسانی این سوئیچ را خریداری کنند؟
ما با در نظر گرفتن تمامی فاکتورها ازجمله سرعت، هزینه، مصرف انرژی، قابلیتها و البته قیمت سوئیچ سیسکو WS-C3750G-24PS-S سعی میکنیم بهترین محل مصرف این سوئیچ را پیشنهاد کنیم. به نظر بیت به بیت فقط افرادی این سوئیچ را خریداری کنند که در چنین پروژههایی نیاز به خرید یک سوئیچ دارند.
۱- افرادی که نیاز به روتینگ در لایه ی ۳ را دارند می توانند از این سوئیچ به عنوان سوئیچ مرکزی خود استفاده کنند. زیرا با توجه به تعداد پورت های آن و ساپورت روتینگ ،شما می توانید برای هر طبقه خود بین ۲ تا ۳ آپلینک داشته باشید.
۲- سوئیچ سیسکو WS-C3750G-24PS-S دارای POE نیز هست. اگر دست دوم آنرا تهیه کردید با توجه به کم بودن قیمت آن حتی می توانید از آن به جای سوئیچ های لایه ۲ نیز استفاده کرده و از قابلیت POE آن نیز بهره ببرید.
۳- روشن کردن رادیو های POE که درشبکه های مختلف از نظر IP هستند به کمک این روتر می تواند نتیجه خوبی داشته باشد.
چه کسانی این سوئیچ را خریداری نکنند؟
۱– کسانی که از خاصیت های لایه سه این دستگاه استفاده نمی کنند و صرفا آن را به خاطر سرعت گیگ و POE می خرند بدانند که اگر سوئیچ های لایه دو را ارزان تر از این پیدا کردید به سراغ آن ها بروید مانند سوئیچ سیسکو WS-C2960S-24PS-L
۲- کسانی که می خواهند در حوزه ی IPV6 فعالیت کنند و پروتکول های روتینگ را در IPV6 داشته باشند باید سوئیچ سیسکو WS-C3750G-24PS-E را انتخاب کنند که IOS آن نیز از نوع IP Service یا Enhanced Image است.
۳- کسانی که نیاز به POE ندارند می توانند سوئیچ های مشابه این سوئیچ ولی بدون POE را خریداری کنند از جمله سوئیچ سیسکو WS-C3750G-24TS-S1U
